電線電纜的平方計算方法

2018年03月08日 08:59:17 瀏覽量: 文章來源:久久精品视频91電線

電線幾平方是國家標準規定的的一個標稱值,電線的平方實際上標的是電線的橫截麵積,即電線圓形橫截麵的麵積,單位為平方毫米,是用戶根據電線電纜的負荷來選擇電線電纜的。
電線的規格在國際上常用的有三個標準:分別是美製(AWG)、英製(SWG)和我們的(CWG)。
一、電線查看電線電纜平方數方法:

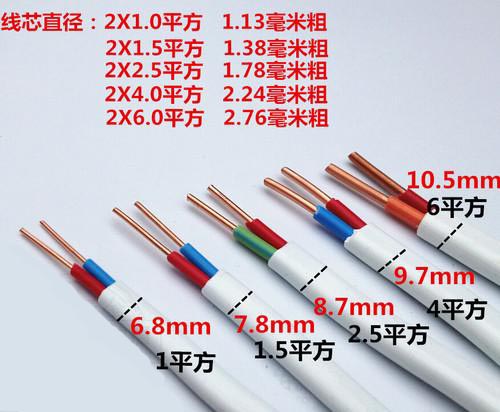

電線電纜平方計算方法
幾平方是國家標準規定的的一個標稱值,幾平方是用戶根據電線電纜的負荷來選擇電線電纜。
電線的平方實際上標的是電線的橫截麵積,即電線圓形橫截麵的麵積,單位為平方毫米。
1、整捆的新線,包裝表麵會有線的標簽,清楚標注線的品牌、型號、線徑(電線的平方數)
2、有些大品牌的電線在絕緣層上印有品牌、型號、線徑(電線的平方數)。
3、對於沒有標注的電線,經驗豐富的電工可以通過目測,看出電線的平方數。
4、沒有經驗的人,如果要判斷電線的粗細(平方),可用遊標尺測量電線的直徑,然後求出截麵。
如果要判斷電線的粗細(平方),可用遊標尺測量電線的直徑,然後求出截麵
截麵的計算公式:S=半徑的平方R??×π(R為電線的半徑)
比如直徑1.76的線,就是1.76÷2×3.14=2.76平方≈2.5平方,(取近似值)。
如果你是要選擇電線的大小,一般是先根據用電器的功率大小算出電流,然後根據電流在查電工手冊即可,這樣比較準確。
如果是單芯的就可以量一下其直徑,然後得出半徑
根據麵積的公式S=半徑*半徑*3.14
就可以知道該電線的橫截麵積,而有些線是由多條線芯組合扭在一起的,這樣就不能用單芯的方法去算了,隻能是按這條電線中多條線的其中一條去接單芯線算,然後再乘以線的股數就可以。
公式為S=半徑*半徑*3.14*N,其中N為扭成這條電線的數量!
二、電線電纜的平方計算方法
一般來說,經驗載電量是當電網電壓是220V時候,每平方電線的經驗載電量是一千瓦左右。
銅線每個平方可以載電1-1.5千瓦,鋁線每個平方可載電0.6-1千瓦。因此功率為1千瓦的電器隻需用一平方的銅線 就足夠了。
具體到電流,短距送電時一般銅線每平方可載3A到5A的電流。散熱條件好取5A/平方毫米,不好取3A/平方毫米。
換算方法:
知道電線的平方,計算電線的半徑用求圓形麵積的公式計算:
電線平方數(平方毫米)=圓周率(3.14)×電線半徑(毫米)的平方
知道電線的平方,計算線直徑也是這樣,如:
2.5方電線的線直徑是:2.5÷ 3.14 = 0.8,再開方得出0.9毫米,因此2.5方線的線直徑是:2×0.9毫米=1.8毫米。
知道電線的直徑,計算電線的平方也用求圓形麵積的公式來計算:
電線的平方=圓周率(3.14)×線直徑的平方/4
電纜大小也用平方標稱,多股線就是每根導線截麵積之和。
電纜截麵積的計算公式:
0.7854 × 電線直徑(毫米)的平方 × 股數
如48股(每股電線直徑0.2毫米)1.5平方的線:
0.7854 ×(0.2 × 0.2)× 48 = 1.5平方
電線平方數和電流的換算關係
2.5平方毫米銅電源線的安全載流量--28A。
4平方毫米銅電源線的安全載流量--35A。
6平方毫米銅電源線的安全載流量--48A。
10平方毫米銅電源線的安全載流量--65A。
16平方毫米銅電源線的安全載流量--91A。
25平方毫米銅電源線的安全載流量--120A。
如果是鋁線,線徑要取銅線的1.5-2倍。
如果銅線電流小於28A,按每平方毫米10A來取肯定安全。
如果銅線電流大於120A,按每平方毫米5A來取。
